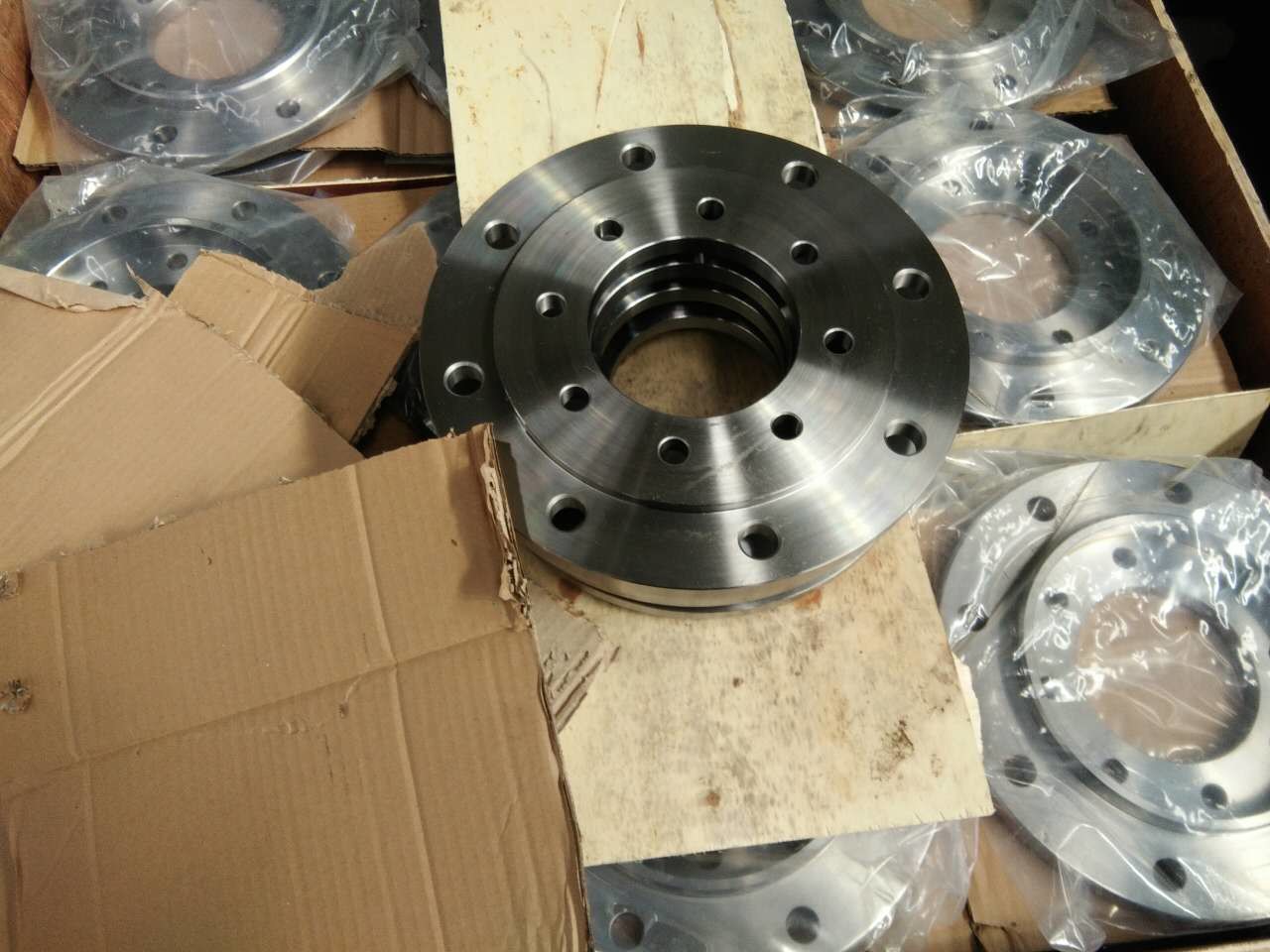

Выкованный стандарт ANSI фланца плиты EN1092 нержавеющей стали DN150 PN16

Выкованный стандарт ANSI фланца плиты EN1092 нержавеющей стали DN150 PN16

Выкованный стандарт ANSI фланца плиты EN1092 нержавеющей стали DN150 PN16
Forged Stainless Steel Plate Flange EN1092 DN150 PN16 ANSI Standard
Выкованный стандарт ANSI фланца плиты EN1092 нержавеющей стали DN150 PN16 Выкованный стандарт ANSI фланца плиты EN1092 нержавеющей стали DN150 PN16 Выкованный стандарт ANSI фланца плиты EN1092 нержавеющей стали DN150 PN16 Выкованный стандарт ANSI фланца плиты EN1092 нержавеющей стали DN150 PN16

Большие изображения :  Выкованный стандарт ANSI фланца плиты EN1092 нержавеющей стали DN150 PN16

Подробная информация о продукте:
Место происхождения: КИТАЙ
Фирменное наименование: Kingrail
Сертификация: ISO
Номер модели: SS304
Оплата и доставка Условия:
Количество мин заказа: Могущий быть предметом переговоров
Цена: Negotiable

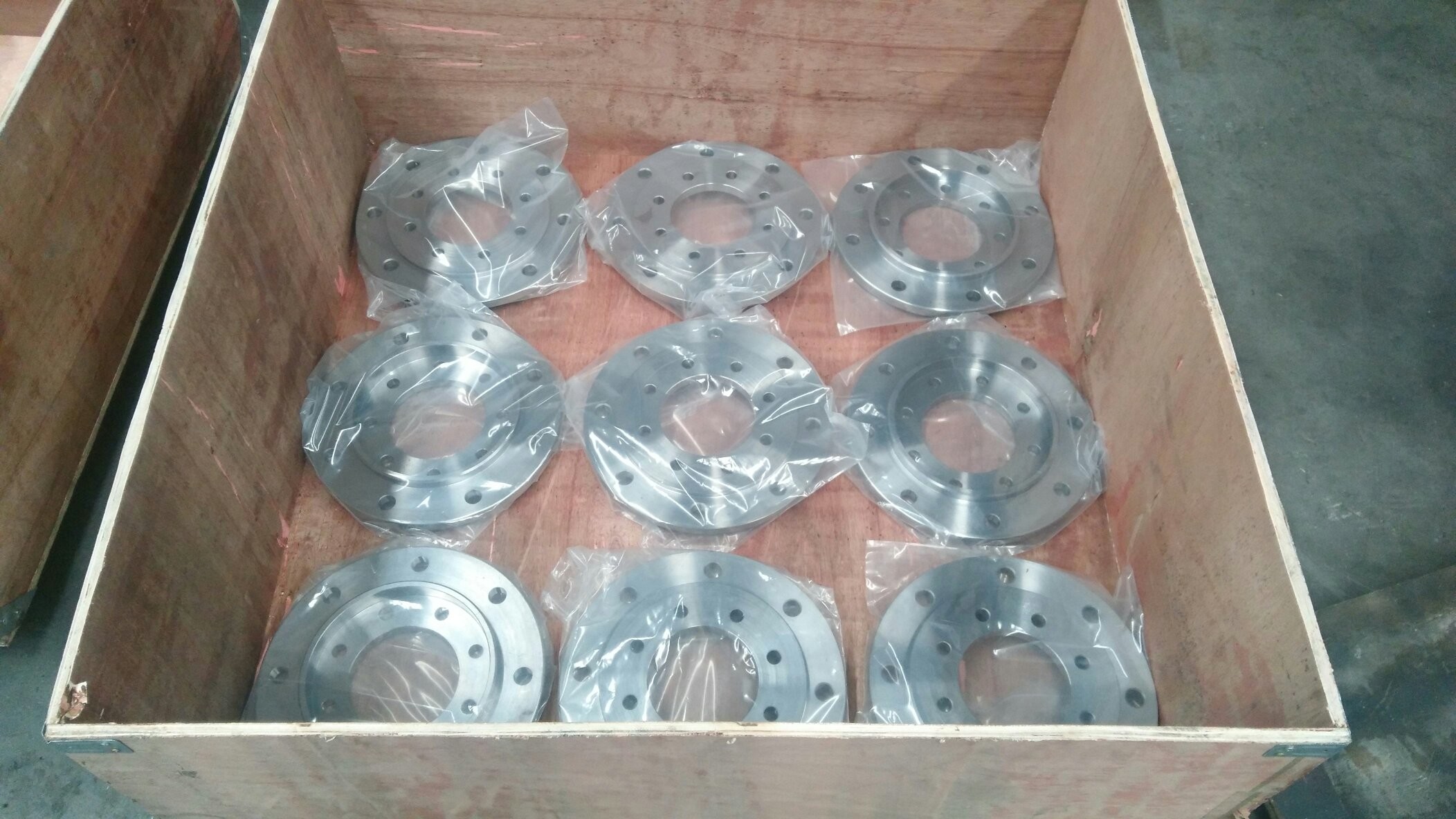

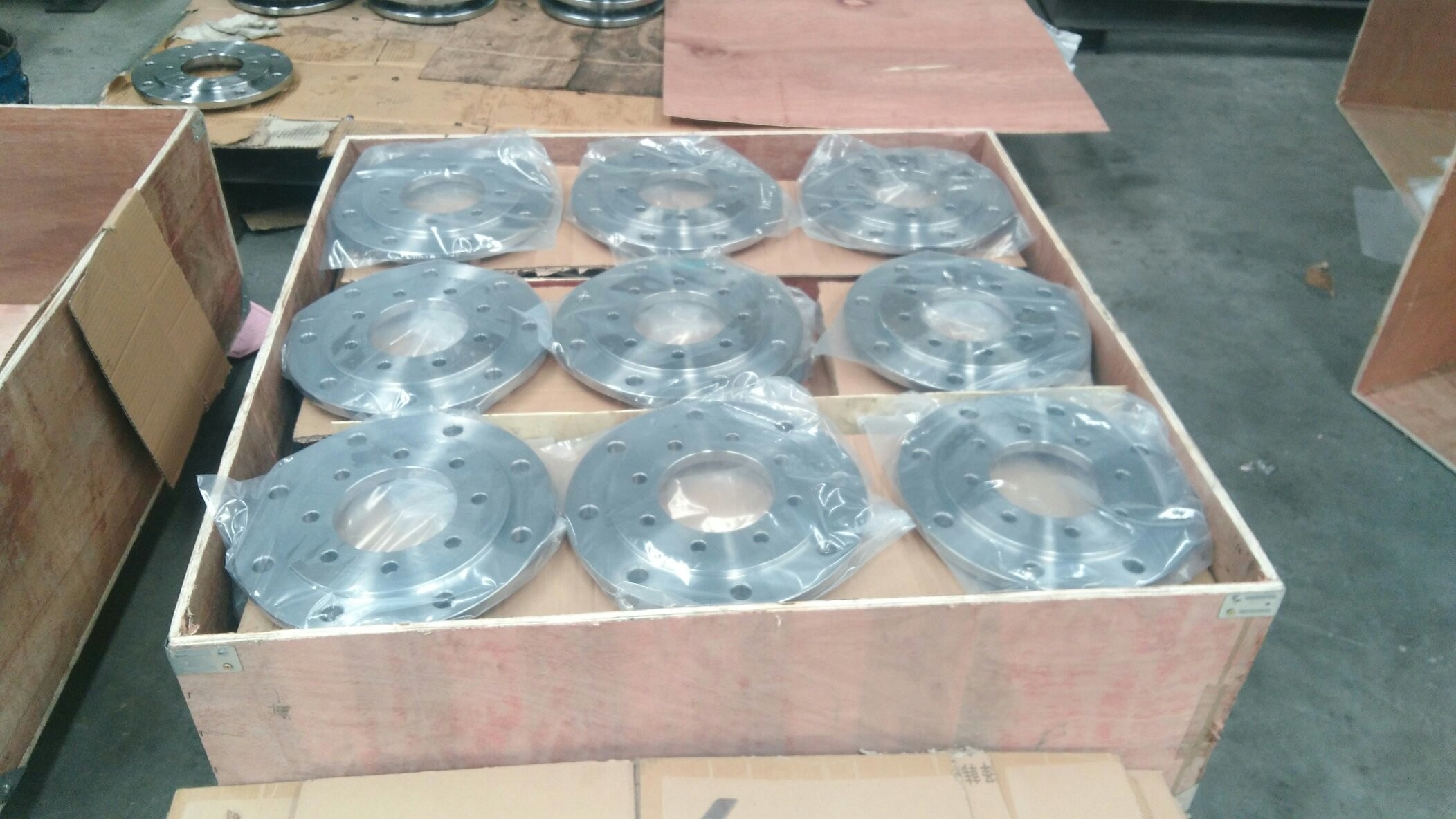

Упаковывая детали: стандартный пакет экспорта, или согласно запросу клиента
Время доставки: 1-30 рабочих дней
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение, MoneyGram
Поставка способности: 1000000ton

Выкованный стандарт ANSI фланца плиты EN1092 нержавеющей стали DN150 PN16

описание
Материал: Нержавеющая сталь 304/304L/316/316L, сталь углерода etc. Размер:: DN15-DN600, etc
Давление:: Pn6/10/16/25/40/63, etc. Поверхностное покрытие:: антиржавейное окунутое горячее масла гальванизировало
Процесс:: Обработка Forging+machining+heating Стандарт:: ANSI, BS, DIN, GB, ISO, JIS, JPI, ASME
Высокий свет:

Фланец плиты нержавеющей стали EN1092

,

Фланец плиты нержавеющей стали DN150

,

Нержавеющий фланец плиты PN16

Введение выкованного стандарта ANSI фланца плиты EN1092 нержавеющей стали DN150 PN16



Фланец, также известный как фланец фланца или фланец. Фланцы соединенные части между валами и использованы для концов трубы связи между; они также использованы как фланцы на входе и выходе оборудования для оборудования связи между 2, как фланцы редуктора. Соединение фланца или соединение фланца ссылаются на отделяемое соединение в котором фланцы, набивки и болты соединены друг к другу как набор совмещенных герметизируя структур. Фланец трубы ссылается на фланец используемый для пускать по трубам в установке трубопровода, и использованный на оборудовании ссылает на фланцы входа и выхода оборудования. Отверстия на фланцах, и болты делают 2 плотно соединенного фланца. Фланцы загерметизированы с набивками. Фланец разделен в продетый нитку фланец соединения (соединения потока), сваривая фланец и фланец зажима. Фланцы использованы в парах, фланцы провода можно использовать для трубопроводов низкого давления, и сваренные фланцы можно использовать для давлений над 4 килограммами. Добавьте набивку между 2 фланцами и прикрепите их с болтами. Различные фланцы давления имеют различные толщины, и они используют различные болты. Когда насосы и клапаны соединены с трубопроводами, части этих оборудование также сделаны в соответствуя формы фланца, также известные как соединения фланца. Все части соединения которые скреплены болтами на периферии 2 самолетов и закрыли в то же время вообще вызваны «фланцами», как соединение вентиляционных каналов, такие части можно вызвать «частями фланца». Но это соединение только часть оборудования, как связь между фланец и водяная помпа, не легко вызвать водяную помпу «части фланца». Более небольшие одни, как клапаны, можно вызвать «частями фланца»



Классификация
1. согласно индустриальному стандарту химической промышленности (HG): объединенный фланец (ЕСЛИ), то, продетый нитку фланец (Th), фланец плоской сварки плиты (PL), фланец сварки встык шеи (WN), фланец плоской сварки шеи (ТАК), фланец гнезда сваривая (SW), фланец кольца сварки встык свободный (PJ/SE), фланец кольца плоской сварки свободный (PJ/RJ), выравнивая крышку фланца (bl), крышка фланца (BL) [2].
2. согласно петрохимическому (грузящ и регулирующ) индустриальному стандарту: продетый нитку фланец (PT), фланец сварки встык (WN), фланец плоской сварки (ТАК), фланец гнезда сваривая (SW), свободный фланец (LJ), не показанная крышка фланца ().
3. согласно механическому индустриальному стандарту (JB): объединенный фланец, фланец сварки встык, фланец плоской сварки плиты, фланец плиты кольца сварки встык свободный, фланец плиты кольца плоской сварки свободный, служа фланцем фланец фланца плиты кольца свободный, крышка фланца.
4. согласно национальному стандарту (GB): объединенный фланец, продетый нитку фланец, фланец сварки встык, фланец с шеей, фланец плоской сварки гнезда сваривая с шеей, кольцом сварки встык с фланцом шеи свободным, фланцом заварки фланца плиты плоским, фланцом плиты кольца сварки встык свободным, фланцом плиты кольца плоской сварки свободным, служа фланцем фланцом плиты кольца свободным, крышкой фланца.
Материал
WCB (сталь углерода), LCB (сталь углерода), LC3 низкой температуры (сталь никеля 3,5%), WC5 (1,25% сталь молибдена), WC9 хромия 0,5% (2,25% хромий), C5 (молибден), C12 хромия 0,5% 5% (молибден), CA6NM хромия 1% 9% (4 (сталь хромия 12%), (304L) нержавеющая сталь CA15 (4) (хромий 12%), CF8M (нержавеющая сталь 316), CF8C (нержавеющая сталь 347), CF8 (нержавеющая сталь 304), CF3), CF3M (316L нержавеющая сталь), CN7M (легированная сталь), M35-1 (Monel), N7M (сплав b Hastel), CW6M (сплав никеля c Hasta), (Inconel) ожидание CY40.


Метод соединения


Соединение фланца исправить 2 трубы, штуцеры или оборудование трубы на плите фланца во-первых, добавляют пусковые площадки фланца между 2 плитами фланца, и прикрепляют их вместе с болтами для выполнения соединения. Некоторые штуцеры и оборудование трубы уже имеют их собственные фланцы, которые также служить фланцем соединения. Соединение фланца важный метод соединения в конструкции трубопровода. Соединение фланца легко для использования и может выдержать большее давление. В промышленном тубопроводе, внутри дом, диаметр трубы небольшой, и низкое давление, и соединения фланца не видимы. Если вы в котельной или месте продукции, то служить фланцем трубы и оборудование везде. [1]
Согласно методу соединения, тип соединения фланца можно разделить в: фланец плоской сварки плиты, фланец с шеей, фланец с шеей, фланец плоской сварки сварки встык гнезда сваривая, продетый нитку фланец, крышка фланца, кольцо сварки встык с фланцом шеи свободным, фланцом кольца плоской сварки свободным, фланцом стороны паза кольца и крышкой фланца, фланцом большого диаметра плоским, фланцом шеи большого диаметра высоким, плитой 8-характера слепой, фланцом кольца сварки встык свободным, etc.


польза
Потому что фланец имеет хорошее всестороннее представление, он широко использован в химикате, конструкции, водоснабжении, дренаже, нефти, свете и тяжелой индустрии, рефрижерации, санобработке, трубопроводе, защите от огня, электричестве, воздушно-космическом пространстве, судостроении и других основных проектах.
Родственные категории
(1) уменьшение фланца
Название продукта: Фланец редуктора
Технические параметры: согласно национальным стандартам
Стандарт качества: Изготовленный в строгом соответствии с уместными стандартами сформулированными государством
Технические характеристики изделия: DN15-DN2000
Упаковка продукта: деревянная коробка или другое
Цвет продукта: металлический цвет
Характеристики продукта: анти--корозия, сопротивление кислоты и алкалиа, длинный срок службы, etc., вычисление умеренной цены, ровное сопротивление поверхности, кислоты и алкалиа, высокотемпературное сопротивление, красивое возникновение, сильное представление текстуры.
Производственный процесс: профессиональная общая вковка, куя изготовлять, среднее вырезывание плиты, среднюю завальцовку плиты, etc.
Метод обработки: высокоточный CNC обрабатывает поворачивая, обычные отделку токарного станка, дуговую сварку аргона, etc на токарном станке.
Номинальное давление sch5s, sch10s, sch20s, sch30s, sch40s, etc.
Изготовляя стандарт: национальный стандарт, американский стандарт, русский стандарт, японский стандарт, etc.
Материал: 201, 304.316.316L.0Cr18Ni9.321.202, etc.
Применение: Широко использованный в охране природы воды, электричестве, электростанции, штуцерах трубы, индустрии, сосуде под давлением, etc.
Метод соединения: служит фланцем гайка, соединение болта.
(2) фланец нержавеющей стали
Название продукта: Фланец нержавеющей стали
Спецификации: ″ ″ ~240 1/2 (10-6000)
Класс давления: 0.6MPa | 32MPa, 150Lb | 2500Lb, PN0.25-PN42.0
Материал: 304, 304L, 321, 316, 316L, 310S и другие материалы
Министерство стандарта химической промышленности: HG5010-52~HG5028-58, HGJ44-91~HGJ65-91, HG20592-2009 (серия), HG20615-2009 PN (серия Calss)
Применения: боилеры и сосуды под давлением, нефть, химикат, судостроение, фармацевтическое, металлургия, машинное оборудование, еда и другие индустрии.
(3) фланец сосуда под давлением
Название продукта: Фланец сосуда под давлением
Спецификации: DN300~3000
Примечания продукта: Индустрия применения фланца сосуда под давлением: HVAC, сила, водоснабжение здания, штуцеры сосуда под давлением, штуцеры трубы давления.
Категория продукта: Серия фланца
Индустрия применения: HVAC, сила, водоснабжение здания, аксессуары сосуда под давлением, аксессуары трубы давления.
Параметры применения технические
Давление PN уплотнения номинальное, MPa (бар) 0,6 1,0 1,6 2,5 4,0 6,4
Вогнутая и выпуклая поверхность (MFM) DN1300~3000 DN300~3000 DN400~2000 DN300~800
Язык и поверхность паза (TG) DN1300~3000 DN300~3000 DN300~3000 DN300~800
Полный самолет (FF) DN300~3000 DN300~3000 DN300~3000 DN300~800
(4) фланец плоской сварки
Фланцы плоской сварки включают фланцы плоской сварки плиты и necked фланцы плоской сварки.
Фланец плоской сварки плиты (PL)

Фланцы плоской сварки соответствующие для соединений стальной трубы с номинальным давлением не превышая 2.5MPa. Поверхность для заклеивания фланца плоской сварки можно сделать в 3 типа: ровный, вогнут-выпуклый и язык-и-паз. Применение ровного фланца плоской сварки самые большие. Оно главным образом использован когда средние условия относительно слабы, как низкое давление не-очистил обжатые воздух и воду низкого давления обеспечивая циркуляцию.

Фланец шеи нижнего шва (ТАК)
Высота шеи фланца плоской сварки с шеей ниже, которая улучшает ригидность и величину наибольшей допускаемой нагрузки на опору фланца. Сравненный с фланцами сварки встык, сваривая рабочая нагрузка большая, потребление присадочных прутков высоко, и оно не может выдержать высокую температуру и высокое давление, повторенный гнуть и флуктуации температуры, но более удобно установить на месте, и процесс шлепать и тереть сваривая шов можно снять, который более популярен.
(5) сварка встык с шеей (WN)
Фланцы сварного соединения встык: Швы выполненные по отбортовке шеи часто названы «фланцы высокой оси». Своя цель возвратить давление к тубопроводу, таким образом уменьшая высокие концентрации напряжений в основании фланца. Швы выполненные по отбортовке шеи самые лучшие сварные соединения встык дизайна которые обеспечивают фланцы должные к их своиственному структурному значению. Однако, цена относительно высока, потому что производственный процесс продукта осложняет.
Продетый нитку (продетый нитку) фланец: Продетый нитку фланец соединен с потоком. Но центр продукта имеет размер потока соответствие к трубке. Свое главное преимущество что его можно собрать без паять.
Сползать фланцы: Сползающ фланцы имеют более низкую ось потому что труба входит в одиночный фланец перед сваривать. Она сварена внутрь и снаружи обеспечить достаточную прочность для предотвращения утечки.
Фланец подола: Фланец подола фактически точные такой же сползая фланец, за исключением его радиус между отверстием и гонкой фланца. Необходимо для радиуса иметь фланцы для того чтобы приспособить обрезанные концы подола. Типично, фланцы подола и подол заштырят сопрягают совместно в конце системы собрания.
Фланец сварки гнезда подобный фланец выскальзывания, кроме того что он имеет отверстие и встречный размер отверстия. Соответствовать встречного отверстия трубе позволяет трубе быть введенным во фланец подобный сползая фланцу. Диаметр более небольшого отверстия это же как ID для того чтобы соответствовать такой же трубе. Удерживание встроенное отверстие которое действует как рукав плеча конструированный для пускать по трубам, который нужно остаться на дне. Это исключает любое ограничение подачи при использовании фланцов сварки гнезда.
(6) фланец гнезда сваривая (SW)
Фланец гнезда сваривая

Форма поверхности для заклеивания: поднятая поверхность (RF), вогнут-выпуклая поверхность (MFM), язык и поверхность паза (TG), поверхность соединения кольца (RJ)
Материал: Сталь углерода: ASTM A105, 20#, Q235, 16Mn, ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70;
Легированная сталь: ASTM A182 F1, F5a, F9, F11, F12, F22, F91, A182F12, A182F11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12Cr2Mo1, A335P22, St45.8/Ⅲ, 35CrMoV, 45CrMo, etc.
Изготовляя стандарт: ANSI B16.5, GB/T9117.1-2000-GB/T9117.4-200, etc.
(7) продетый нитку фланец (TH)
Продетый нитку диаметр фланца номинальный: DN8 | давление деятельности DN100: 1,0 | продетый нитку плитой (MPa) материал фланца 2,5: нержавеющая сталь, сталь углерода, легированная сталь.
Продетое нитку применение фланца: соответствующий для потока запирая и герметизируя промышленных и гражданских труб как защита от огня, газ, горячая и холодная вода, кондиционирование воздуха, трубы воздушного давления, трубы масла, аппаратуры, трубы для жидкости под высоким давлением, etc.
Крышка фланца (BL)
Крышка фланца, также известная как слепой фланец, фланец без отверстия в середине, которая использована для того чтобы загерметизировать штепсельную вилку трубы. Много типов поверхностей для заклеивания, включая плоскую поверхность, выпуклую поверхность, вогнут-выпуклую поверхность, язык и поверхность паза, и поверхность соединения кольца.
Поверхность для заклеивания: плоская поверхность (FF), поднятая поверхность (RF), вогнутая и выпуклая поверхность (MFM), язык и поверхность паза (TG), поверхность соединения кольца (RJ)
Материалы продукции:
Сталь углерода: ASTM A105, 20#, Q235, 16Mn, ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70;
Нержавеющая сталь: ASTM A182 F304, 304L, F316, 316L, 1Cr18Ni9Ti, 0Cr18Ni9Ti, 321, 18-8;
Легированная сталь: ASTM A182 F1, F5a, F9, F11, F12, F22, F91, A182F12, A182F11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12Cr2Mo1, A335P22, St45.8/Ⅲ.
(8) свободный фланец
Фланец кольца сварки встык шеи свободный
Фланец шеи рукава свободного кольца сварки встык фланца рукава свободный, фланец плиты рукава кольца сварки встык свободный, фланец плиты рукава кольца плоской сварки свободный, плита переворачивая свободный фланец рукава, в дополнение к встрече потребности запирать после установки, там отверстия в штанге, эти отверстия может предотвратить болты от отпускать подверганный к вибрации. Некоторые болты с буртиком с unthreaded отполированными штангами должны быть тонки, вызванный тонкими болтами с буртиком штанги. Этот вид болта с буртиком благоприятен к соединению переменных сил. Особенные высокопрочные болты на стальной структуре, голова будет больше, и размер также изменит.
Фланец кольца нижнего шва свободный (PJ/SE)
Фланец рукава кольца плоской сварки свободный передвижной фланец, который вообще соответствуется аксессуарам водоснабжения и дренажа (самому общему на соединениях расширения). Трубы и оборудование соединены с болтами. Цель использования фланца рукава кольца плоской сварки свободного вообще сохранить материал. Своя структура разделена в 2 части. Один конец части трубы соединен с трубой, и другой конец сделан во фланец, и часть фланца sleeved на фланце. Плита фланца сделана из низкосортного материала, и часть трубы сделана из такого же материала как труба, для сохранения материала.
Фланец кольца плоской сварки свободный:
1. экономия на затратах. Когда материал трубы особенный и дорогой, цена сваривать фланцы такого же материала высока.
2. Неудобно для сваривать или обработки или требует высокопрочного. Как пластиковые трубы, стеклянные стальные трубы и подобие.
3. легкий для того чтобы построить. Например, не легко выровнять отверстия болта с буртиком во время соединения или предотвратить отверстия болта с буртиком оборудования от изменения в будущем.
Недостатки фланца кольца плоской сварки свободного:
1. низкое давление.
2. Прочность сваривая кольца низка (особенно когда толщина под 3mm)
Стандарт продукции фланца кольца плоской сварки свободный:
Национальный стандарт: GB/T9112-2000 (GB9113·1-2000~GB9123? 4-2000)
Американский стандарт: ANSI B16.5 Class150, 300, 600, 900, 1500 (WN, ТАК, BL, TH, LJ, SW)
Японский стандарт: JIS 5K, 10K, 16K, 20K (PL, ТАК, BL, WN, TH, SW)
Немецкий стандарт: DIN2573, 2572, 2631, 2576, 2632, 2633, 2543, 2634, 2545 (PL, ТАК, WN, BL, TH)
Министерство стандарта химической промышленности: HG5010-52~HG5028-58, HGJ44-91~HGJ65-91
Стандарт фланца: HG20592-2009 (серия) HG20615-2009 PN (серия Calss)
Механический стандарт отдела: JB81-59~JB86-59, JB/T74-1994, JB/T79-94~JB/T86-94
Стандарт сосуда под давлением: NB/T47020-2012~NB/T47027-2012, JB1157-82~JB1160-82 B16.47A/B B16.39 B16.48
Фланец стороны паза кольца и крышка фланца

Слепая доска
Фланец 6 кольца сварки встык свободный
Фланец шарнирного соединения
Фланец анкера
Сваривать/фланец плакирования
Номер морского фланца заварки подола стального стандартный: Этот стандарт применяется к морским продуктам и продуктам судостроения. Главные материалы являются следующими: сталь углерода, легированная сталь, сталь низкой температуры, нержавеющая сталь.

Основные испытание и прибор осмотра

Нет. Прибор Тип Qty Состояние Примечание
1 Конец гася машину DZJ-I 1 работа Испытывать
2 Печь электрического сопротивления SX2-8-12 2 работа Испытывать
3 Перевернутый металлургический микроскоп 4XCE 1 работа Осмотр
4 Высокотемпературная печь сопротивления коробки SX2-4-13 1 работа Испытывать
5 Автоматический трудно-тестер Rockwell цифрового дисплея 200HOURS-180 1 работа Осмотр
6 Электронный Brinell измеритель твердости THB-3000 1 работа Осмотр
7 Измеритель твердости HR-150B Rockwell HR-150B 1 работа Осмотр
8 Быстрый анализатор мульти-элемента JS-DN328 1 работа Осмотр
9 Дуговая электропечь JSDL-8 1 работа Испытывать
10 Быстрый анализатор мульти-элемента (c & s) JS-DN328 1 работа Осмотр
11 Ультракрасный термометр AR872 2 работа Осмотр
12 Портативный анализатор химического состава AR872 2 работа Осмотр
13 Образец образца теста KW30-6 1 работа Осмотр



Выкованный стандарт ANSI фланца плиты EN1092 нержавеющей стали DN150 PN16 0
