Эластичное колесо вид разделенного колеса используемого на подвижном составе рельса. Эластичные элементы эластичных колес главным образом резиновые части. Согласно основным условиям стресса резиновых элементов, структурные формы эластичных колес можно разделить в 3 типа: тип обжатия, тип ножниц и тип обжати-ножниц составной. Автошина эластично поддержана на колесе, таким образом эффектно уменьшающ шум кривой, уменьшающ удар следа, уменьшающ колесо и носку рельса и улучшающ срок службы линии кораблей.
С развитием городского светлого перехода рельса, шум произведенный светлыми кораблями рельса бежать на городской земле или виадуки были видной проблемой в светлом переходе рельса. Для того чтобы разрешить эту проблему, эластичные колеса широко использованы в светлых кораблях рельса во всем мире. Эластичный блок установлен между центром колеса и оправой эластичного колеса, и оправа эластично поддержана на колесе, таким образом эффектно уменьшающ шум кривой, уменьшающ удар следа, уменьшающ колесо и носку рельса и улучшающ срок службы линии кораблей. Польза эластичных колес как действенные меры уменьшить шум кривой широко была использована в трамваях низко-пола, междугородних поездах, и кораблях метро. Руководители в исследовании и применении эластичных колес Европа, Япония и Соединенные Штаты
Эластичное колесо вид разделенного колеса приложенного к подвижному составу рельса. Согласно государству элемента колеса резинового под нагрузкой, его можно разделить в тип ножниц, тип обжатия и тип обжатия ножниц. Предыдущие эластичные колеса главным образом были сделаны из типа обжати резиновых колодок, и радиальное направление колеса было эластично и твердо. Свои компоненты включают твердые автошины, твердые центры колеса, и резиновые тела. Резиновое тело врезано между оправой и центром колеса.
Обжатый
Части начального эластичного колеса стальные и резиновые компоненты относительно просты, давление при сжатии медведя резиновых компонентов единственное, и их осевая упругость гораздо больше чем радиальная упругость. Эластичное колесо имеет простую структуру и малую массу, и соответствующее для небольших колес радиуса. При беге и тормозящ, вертикальная деформация небольшая, и жара деформации не большая, и автошина смогите быть заменено без топления. Колеса чистого обжатия эластичные редко использованы теперь. Колеса Бохума эластичные широко используемые в европейских светлых железнодорожных перевозках улучшенные колеса обжатия эластичные. Боковая жесткость и радиальная жесткость колеса обжатия эластичного бедно соответствуются. Улучшение структуры и представления этого колеса главным образом фокусирует на пользе материалов высокопроизводительного полимера эластичных и пользе эластичных блоков с оптимизированными взаимн секционными формами. Эластичное колесо показанное в диаграмме 1 (c) использует новый материал полиуретана, который входит в овальную полость сформированную автошиной и центром колеса через отверстие впрыски; эластичное колесо показанное в диаграмме 1 (d) использует экстренныйый выпуск структурная форма PTFE использована для того чтобы преодолевать недостатки рассогласования между осевой жесткостью и радиальной жесткостью эластичного колеса, и плохое представление тепловыделения эластичного блока когда она нагрета.
тип ножниц
Под действием вертикальной нагрузки и нагрузки удара, резиновый элемент колеса ножниц эластичного главным образом носит радиальное и касательное режа действие, и нагрузка осевого сжатия производит деформацию обжатия, и осевая упругость небольшая. типа Ножниц резиновые эластичные колеса могут получить большую радиальную упругость и небольшую осевую упругость. Поэтому, типа ножниц эластичные колеса широко были использованы в 1970s и 1980s. Однако, этот вид эластичного колеса осложнял структуру, высокую цену, большую массу, большой идущий амортизировать, и неудобные установка и разборка.
Смесь обжатия и ножниц

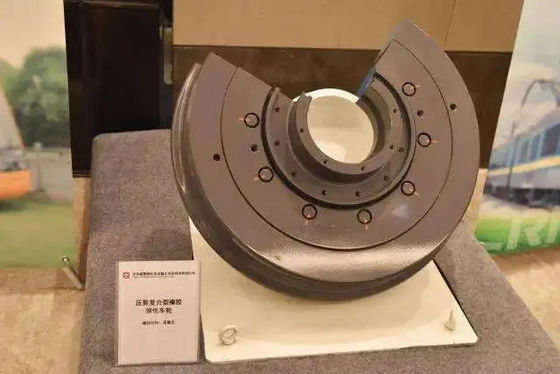

Колесо смеси обжати-ножниц эластичное [FIG. 3 (a)] принимает структуру которая может принести и ножницы и обжатие. Резиновые элементы обычно аранжированы в клиновидном расположении, которое не может только сделать обширную пользу космоса на стороне колеса, но также разумное распределение давления при сжатии и напряжения сдвига можно изменить с наклонением резинового кольца, т.е., осевая жесткость и радиальная жесткость могут достигнуть пожеланный оптимальный. спичка. Этот тип эластичного колеса имеет простую структуру, удобен для установки и обслуживания, сохраняет продолжительность технического обслуживания и цены, и широко использован. Он представляет направление развития эластичных колес. Однако, этот вид структурного эластичного колеса имеет явление свободных болтов во время пользы, и много патентов опубликованных в последние годы предлагают улучшения к ей. Улучшение предложило немецким патентом [FIG. 3 (b)] отменить соединение болта и использовать запирая кольцо с круговым разделом между кольцом давления и центром колеса для того чтобы устроить клиновидный блок и оправу колеса
Хотя эластичное колесо имеет преимущества уменьшения шума кривой и улучшать сила удара колеса и рельса, сравненная с твердым колесом, эластичное колесо имеет сложную структуру, высокую цену и плохую безопасность деятельности; особенно с много болтов, связь между автошина и эластичная пусковая площадка. К тому же, эластичное колесо имеет строгие требования на нагрузке на ось, и более большая нагрузка на ось ограничена резиновой прочностью и другими условиями, таким образом ограничивающ свои применение и развитие. Это главная причина, по которой эластичные колеса трудны для того чтобы популяризовать вообще.
В последние десятилетия за рубежом, достигнуть влияния уменьшения шума, светлый рельс и корабли метро использовали эластичные колеса и закутанные колеса с простой структурой, удобной установкой и обслуживанием как можно больше под предпосылкой обеспечения безопасной и надежной деятельности.
В настоящее время, никакое конструктивное требование для светлых кораблей рельса и кораблей метро в Китае. Много отечественных изготовителей корабля временно рассматривают следующие параметры: нагрузка на ось не больше чем 16t, скорость не больше чем 100km/h, и диаметр колеса 860~915mm. Основанный на этом, определены 5 принципов для выбора колеса светлого рельса и метро:
(1) структура проста и надежна;
(2) оно имеет хорошие рабочую безопасность и надежность;
(3) оно имеет хорошую функцию вибрации и уменьшения шума, и эластичное колесо должно уменьшить шум 3~5dB (a) сравненным с таким же видом стального колеса;
(4) более низкие производительные расходы и расходы на техническое обслуживание;
(5) хорошее мастерство, легкое для того чтобы популяризовать и примениться.
Перспектива применения эластичных колес, звукопоглотительных колес и акустически оптимизированных колес которые можно использовать для светлых кораблей рельса предварительно обсужена, и оно принимана что эластичными колесами не может быть использована для линий с малошумными требованиями к уменьшения; порекомендованы, что дает приоритет развитию акустически оптимизированных колес в Китае; Эластичные колеса и звукопоглотительные колеса должны быть исследованы на основании экспириментально исследования для того чтобы исследовать осуществимость популяризации и применения в моей стране.
